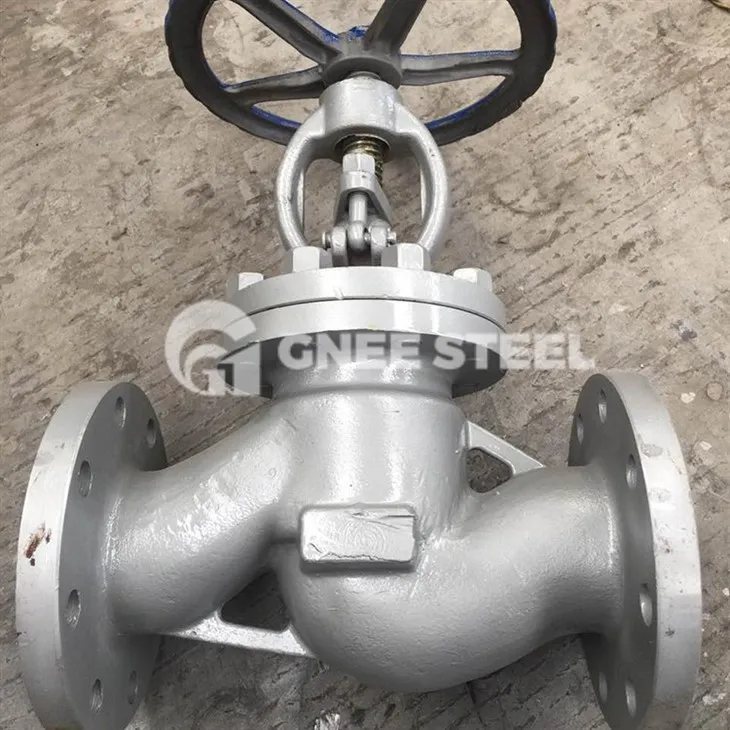

Katup Globe Bergelang

Bagian pembuka dan penutup flensa globe valve merupakan penutup katup berbentuk silinder, permukaan perapatnya datar atau berbentuk kerucut, penutup katup sepanjang garis tengah fluida untuk pergerakan linier.

Flange globe valve hanya cocok untuk terbuka penuh dan tertutup penuh, umumnya tidak digunakan untuk mengatur aliran, custom diperbolehkan untuk pengaturan dan pelambatan. Tekanan nominal 1,6MPa-16.0MPa, suhu kerja -29 ~ 550C minyak bumi, bahan kimia, farmasi, pupuk, industri tenaga listrik, dan kondisi pipa lainnya, memutus atau menghubungkan media pipa . Mode berkendaranya manual, gear drive, electric, pneumatic dan lain sebagainya.

Rentang Ukuran: NPS 1/2"-16" (DN 15-600)

Kelas Tekanan: Kelas ASME 150; ASME Kelas 300; ASME Class 600 [Lihat Lembar Data untuk ketersediaan berdasarkan ukuran & bahan]

Bahan Tubuh: Baja Cor, Baja Tahan Karat Cor

Standar: ASME B16.34

Koneksi Akhir: Bergelang, Butt Weld

Spesifikasi Teknis Katup Globe Bergelang

Kelas	Diameter nominalnya		Satuan	Dimensi koneksi utama
Kelas	Inci	hari	Satuan	L	D	D1	D2	b	z-∅d	H	W
150Lb (2,0Mpa)	2"	50	Mm	203	152	120.5	92	16.3	4 - 19	356	180
	2-1/2"	65	Mm	216	178	139.5	105	17.9	4 - 19	381	240
	3"	80	Mm	241	190	152.5	127	19.5	4 - 19	411	280
	4"	100	Mm	292	229	190.5	157	24.3	8 - 19	454	280
	5"	125	Mm	356	254	216	186	24.3	8 - 22	541	320
	6"	150	Mm	406	279	241.5	216	25.9	8 - 22	565	360
	8"	200	Mm	495	343	298.5	270	29	8 - 22	768	450
	10"	250	Mm	622	406	362	324	30.6	12 - 25.4	800	500
	12"	300	Mm	698	483	432	381	32.2	12 - 25.4	862	600
	14"	250	Mm	787	533	476.5	413	35.4	12 - 29	950	650
	16"	400	Mm	914	597	539.5	470	37	16 - 29	994	650
	18"	450	Mm	978	635	578	533	40.1	16 - 32	1140	650
	20"	500	mm	978	698	635	584	43.3	20 - 32	1262	650
	24"	600	Mm	1295	813	749.5	692	48.1	20 - 35	1524	810

Katup Globe Ujung Flange

flange type globe valve globe valve flange type

Pemasok Flange End Globe Valve-GNEE

cast iron globe valve flanged type
