- Aktuator katup adalah perangkat yang digunakan untuk mengoperasikan dan menghubungkan ke katup. Alat tersebut dapat digerakkan dengan sumber tenaga berupa listrik, pneumatik-hidraulik atau kombinasi keduanya. Proses pergerakannya dapat dikontrol oleh besarnya langkah, torsi atau gaya dorong aksial.
- Karena perangkat penggerak katup harus karakteristik kerja dan pemanfaatannya bergantung pada jenis katup, spesifikasi pengoperasian perangkat, dan lokasi katup di dalam pipa atau peralatan. Oleh karena itu, pemilihan aktuator katup dan jenis katup yang tepat serta parameter teknis yang terkait dengan pemilihan aktuator katup yang tepat didasarkan pada
- Jenis, spesifikasi dan struktur katup.
- Torsi pembukaan dan penutupan katup (tekanan pipa, tekanan diferensial maksimum katup), gaya dorong.
- Suhu lingkungan maksimum dan suhu cairan.
- Suhu lingkungan maksimum dan suhu cairan.' ④ Cara penggunaan dan berapa kali penggunaan.
- Kecepatan dan waktu pembukaan dan penutupan sama.
- Diameter batang, momen sekrup, arah putaran.
- Metode koneksi.
- parameter sumber daya: tegangan catu daya listrik, jumlah fase, frekuensi tekanan gas pneumatik; tekanan sedang hidrolik.
- pertimbangan khusus suhu rendah, korosi, tahan ledakan, tahan air, api, radiasi, dll., itu
Perangkat penggerak katup adalah pilihan yang tepat dari prinsip umum adalah: karakteristik pengoperasian perangkat penggerak harus sesuai dengan karakteristik pengoperasian katup, umum atau tidak memerlukan kontrol otomatis katup, penggerak manual opsional; perlu membuka dan menutup katup dengan cepat, penggerak hubungan pneumatik atau gas-cair opsional; kebutuhan akan kontrol otomatis atau kendali jarak jauh katup, penggerak listrik opsional; dalam pipa yang mudah terbakar dan meledak, jika perangkat listrik opsional, kebutuhan akan penggerak listrik tahan ledakan opsional. Penggerak listrik tahan ledakan perlu dipilih.
1. Pilihan perangkat listrik katup yang benar
Pemasangan, mode sambungan Metode pemasangan perangkat listrik adalah pemasangan vertikal, pemasangan horizontal, pemasangan di lantai
2. Perangkat pneumatik katup pilihan yang tepat
① torsi pengoperasian: torsi pengoperasian adalah parameter terpenting dalam pemilihan perangkat pneumatik katup, torsi keluaran perangkat pneumatik harus lebih besar dari torsi pengoperasian katup, torsi keluaran umum perangkat pneumatik harus menjadi torsi pengoperasian maksimum katup 1,2 ~ 1,5 kali.
② Kecepatan membuka dan menutup umumnya diperlukan untuk kecepatan membuka dan menutup katup sebelum memilih perangkat pneumatik.

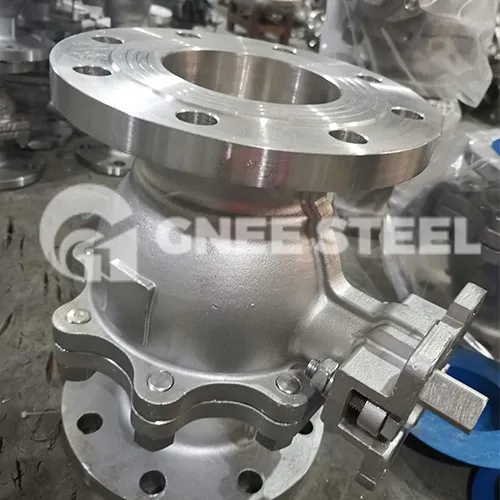

③ Prinsip pencocokan: untuk katup gerbang, katup globe umumnya harus dilengkapi dengan gerakan linier bolak-balik dari perangkat pneumatik; untuk katup bola, katup kupu-kupu, dan katup sumbat umumnya hanya dilengkapi dengan gerakan linier bolak-balik silinder melalui rak dan pinion menjadi aksi putar perangkat pneumatik atau perangkat pneumatik silinder ayun; untuk katup pengatur umumnya dilengkapi dengan alat pneumatik tipe diafragma; untuk pipa gas bumi jarak jauh pada penggunaan ball valve biasanya menggunakan alat pneumatik, karena mudah untuk merealisasikan penggunaan alat pneumatik sendiri. Untuk katup bola yang digunakan pada pipa gas alam jarak jauh, biasanya digunakan perangkat pneumatik karena mudah untuk mewujudkan kontrol otomatis menggunakan sumber gasnya sendiri.
Karena perangkat hidrolik katup dapat memperoleh torsi keluaran yang besar, maka ketika menggerakkan katup memerlukan torsi yang besar dapat diambil bagian dari perangkat penggerak hidrolik.
