Inspeksi aktuator listrik yang memenuhi syarat memerlukan evaluasi komprehensif dari berbagai aspek, termasuk pengujian kinerja, verifikasi fungsional, keselamatan dan kemampuan beradaptasi lingkungan. Berikut ini adalah langkah dan metode inspeksi terperinci:
Alat inspeksi yang disarankan- multimeter, megohmmeter, osiloskop, penguji torsi, generator sinyal, ruang uji lingkungan, dll.
Penampilan dan inspeksi struktur mekanis
1. Inspeksi Penampilan: Konfirmasikan bahwa cangkang tidak cacat, tergores, atau berkarat, dan tanda -tandanya jelas (model, tegangan, arus, dll.).
2. Bagian Mekanis: Periksa apakah mekanisme transmisi (roda gigi, sekrup, dll.) Fleksibel, tanpa jamming atau keausan abnormal.
3. Sealing: Untuk model tahan air/kedap debu (seperti IP65 dan di atas), periksa apakah cincin penyegelan utuh dan melakukan uji tahan air jika perlu.
Tes Kinerja Listrik
1. Tes Resistansi Insulasi: Gunakan megohmmeter untuk mengukur resistensi isolasi antara terminal daya dan shell (biasanya diperlukan untuk lebih besar dari atau sama dengan 100mΩ, 500VDC).
2. Tahan Tegangan Tegangan: Terapkan 1,5 kali tegangan pengenal (atau sesuai dengan standar seperti 1500VAC/1 menit) untuk memverifikasi kekuatan isolasi, tanpa kerusakan atau kebocoran.
3. Tes Rentang Tegangan: Uji apakah dapat dimulai dan dijalankan secara normal dalam kisaran ± 10% dari tegangan pengenal (seperti 220VAC ± 10%).
Verifikasi fungsi dasar
1. Kontrol stroke: Akurasi posisi terbuka/tutup: Uji apakah posisi terbuka penuh dan penuh akurat, dan ulang kesalahan penentuan posisi (seperti ± 0,5 derajat atau ± 1mm). Sakelar Batas: Secara manual atau otomatis memicu batas untuk mengkonfirmasi bahwa aktuator dapat berhenti secara akurat dan output sinyal normal.
2. Umpan Balik Sinyal: Periksa apakah sinyal 4-20mA, 0-10V atau sakelar cocok dengan posisi (seperti 0% sesuai dengan 4MA, 100% sesuai dengan 20mA). Verifikasi linearitas potensiometer atau umpan balik encoder.

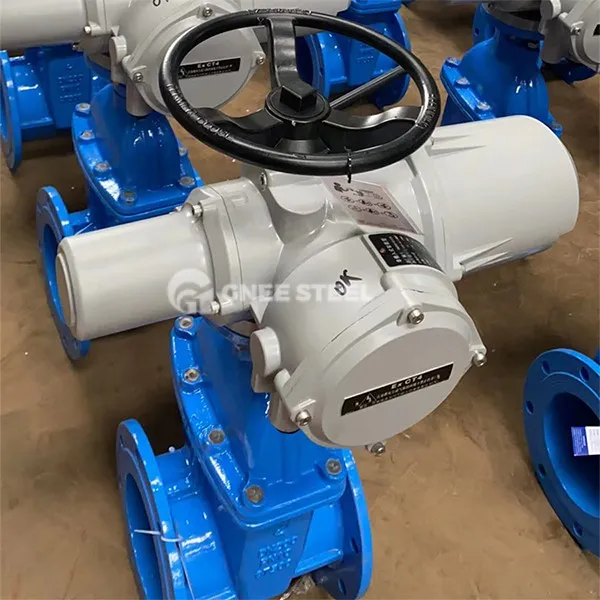

3. Operasi Manual: Uji apakah mode manual (handwheel atau perangkat kopling) dapat dialihkan dan dioperasikan secara normal.
Tes Kinerja Dinamis
1. Kecepatan berjalan: Ukur apakah waktu stroke penuh memenuhi nilai nominal (seperti 30 detik/90 derajat).
2. Torsi/Tes Dorong: Gunakan torsi meter atau sensor beban untuk memverifikasi apakah torsi pengenal (seperti 50nm) memenuhi standar.
3. Tes Perlindungan Kelebihan: Terapkan 120% dari beban pengenal untuk memeriksa apakah perlindungan kelebihan atau alarm dipicu. Kebisingan dan getaran: Monitor kebisingan abnormal selama operasi, dan amplitudo getaran harus memenuhi standar (seperti kurang dari atau sama dengan 0,1mm/s).
Tes Komunikasi dan Protokol (Aktuator Cerdas)
1. Komunikasi bus: Uji apakah Modbus, Profibus, dan protokol lainnya dapat membaca dan menulis parameter secara normal.
2. Konfigurasi Hart/Bluetooth: Verifikasi apakah konfigurasi jarak jauh dan fungsi diagnostik efektif.
Tes kemampuan beradaptasi lingkungan
1. Tes Suhu Tinggi/Tes Rendah: Uji startup dan stabilitas operasi dalam kisaran suhu nominal (seperti -30 derajat ~ +70 derajat).
2. Tes Kelembaban: Jalankan dalam lingkungan dengan kelembaban 85% untuk memeriksa apakah kinerja isolasi berkurang.
3. Level Perlindungan: Semprotan Air (IP65) atau Tes Perendaman (IP67) menurut level IP.
Fungsi Keselamatan dan Perlindungan
1. Perlindungan overheat: Simulasi motor overheating, periksa apakah secara otomatis memotong daya dan alarm.
2. Perlindungan urutan fase (motor tiga fase): Ubah urutan fase untuk memverifikasi apakah alarm atau menolak untuk berjalan.
3. Stop darurat: Uji apakah sinyal ESD eksternal dapat segera memotong daya.
Tes Hidup (Pengambilan Sampel)
1. Kehidupan Mekanik: Operasi Berkelanjutan dari Jumlah Siklus Terkingkat (seperti 100.000 kali), periksa keausan dan degradasi kinerja.
2. Kehidupan Listrik: Sering dan hentikan kontaktor uji atau daya tahan relai.
Melalui deteksi sistem dari langkah -langkah di atas, dapat dipastikan bahwa aktuator listrik memenuhi standar yang memenuhi syarat dalam hal kinerja, keamanan dan keandalan. Untuk penerimaan batch, disarankan untuk melakukan inspeksi acak sesuai dengan standar pengambilan sampel AQL.
