Perbedaan inti antara katup bola bertekanan tinggi dan katup bola tekanan rendah tercermin dalam empat aspek: kapasitas bantalan tekanan, desain struktural, pemilihan material dan skenario aplikasi. Perbedaan spesifiknya adalah sebagai berikut:
1. Standar Klasifikasi Tingkat Tekanan
Katup bola bertekanan tinggi: Kisaran tekanan nominal biasanya 10 ~ 80 MPa (beberapa model tekanan ultra-tinggi dapat mencapai lebih dari 100 MPa), dan perlu menahan dampak cairan ekstrem.
Katup bola bertekanan rendah: Tekanan nominal tidak melebihi 1,6 MPa, yang cocok untuk sistem tekanan rendah konvensional (seperti pengolahan air dan pipa HVAC).
2. Perbedaan dalam desain struktur dan penyegelan
Katup bola bertekanan tinggi:
Struktur bola tetap: Bola dipasang oleh batang katup atas dan bawah untuk menghindari perpindahan yang disebabkan oleh dampak tekanan tinggi dan meningkatkan stabilitas;
Segel keras logam: Kursi katup dan bola terbuat dari baja paduan atau titanium, yang tahan terhadap tekanan tinggi dan suhu tinggi (seperti pipa uap suhu tinggi kimia);
Tubuh katup yang diperkuat: Ketebalan tubuh katup meningkat secara signifikan, dan material perlu lulus uji burst tekanan tinggi.

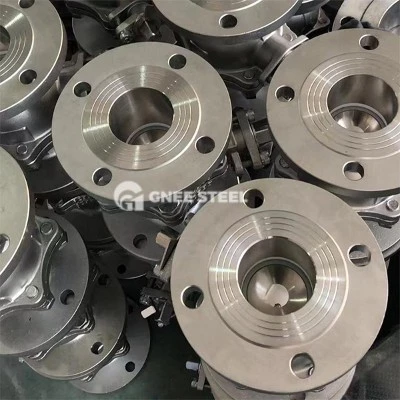

Valve Bola Tekanan Kerah:
Struktur Bola Floating: Bola hanya didukung di satu sisi batang katup, dan strukturnya sederhana dan ringan;
Soft Seal: Kursi katup biasanya terbuat dari bahan non-logam seperti PTFE dan karet, yang memiliki penyegelan yang baik tetapi ketahanan tekanan terbatas;
Bodi katup kompak: ketebalan dinding tipis, berat ringan, mudah dipasang dan dipelihara.
3. Bahan dan Persyaratan Pabrikan Valve Bola Tekanan High : Bahan Tubuh Main : Baja paduan kekuatan tinggi, baja tahan karat atau logam khusus (seperti paduan titanium) harus digunakan, dengan ketahanan creep yang kuat dan ketahanan korosi; Pemesinan Presisi: Permukaan bola perlu dikeraskan (seperti penyemprotan tungsten karbida), dan saluran kursi katup harus menjadi tanah presisi tinggi.
Valve Valve Bola Pressure Tekanan Low: Bahan Konvensional: Baja karbon biasa, besi cor atau stainless steel dapat memenuhi kebutuhan, dan biayanya rendah; Proses Proses yang disederhanakan: Persyaratan untuk kekerasan permukaan dan akurasi pemesinan rendah.
4. Perbandingan skenario aplikasi
Area aplikasi katup bola tekanan tinggi:
Industri energi: Kontrol kepala sumur minyak, pipa uap superkritis;
Tanaman Kimia: Cut-off Medium Reaktor Tekanan Tinggi, Jalur Produksi Amonia Sintetis;
Kondisi Kerja Khusus: Transportasi oksigen cair suhu rendah (-196 derajat), penyimpanan dan transportasi tekanan tinggi hidrogen.
Area aplikasi katup bola bertekanan rendah:
Sistem Sipil: Membangun Pasokan dan Drainase Air, Kontrol Air yang Beredar HVAC;
Industri listrik: Distribusi air pendingin, isolasi sistem vakum (tergantung pada karakteristik penyegelan lunak);
Peralatan Perlindungan Lingkungan: Penambahan agen bertekanan rendah, regulasi aliran pabrik limbah.
5. Tindakan Pencegahan Keselamatan dan Operasi
Katup bola bertekanan tinggi:
Harus dilengkapi dengan perangkat bantuan keselamatan (seperti cakram bursting) untuk mencegah tekanan berlebih;
Instalasi membutuhkan pengujian ketat kinerja penyegelan (deteksi kebocoran spektrometri massa helium), dan dilarang menggunakannya di bawah tekanan over-desain.
Valve Bola Tekanan Kerah:
Hindari menggunakannya dalam situasi dampak yang berdenyut (seperti outlet pompa air), karena segel lunak rentan terhadap kegagalan;
Ganti pengepakan penyegelan secara teratur untuk mencegah penuaan dan kebocoran.
