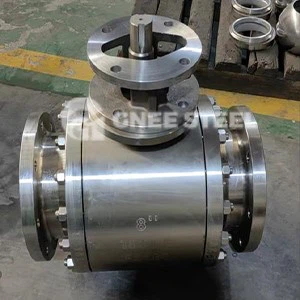

Perbedaan dalam definisi fungsi inti
| Jenis | Prinsip fungsional | Basis normatif |
|---|---|---|
| Dbb | Valve Single-Valve Double Sealing Vice, ketika ditutup, dua arah memotong tekanan di kedua ujung pipa, melalui media pelepasan katup pelepas katup tengah (untuk mencegah tekanan menahan) | Klausa API 6D E.4 |
| Dib | Katup tunggal dengan pasangan penyegelan ganda, memberikan penghalang penyegelan independen ganda saat ditutup (terhadap sumber tekanan samping tunggal), dengan rongga tengah berdarah untuk menguji integritas segel segel | API 6D Lampiran Definisi |
Perbedaan intrinsik:
DBB berfokus pada cut-off tekanan dua arah dan keselamatan bantuan;
Dib berfokus pada penahanan berlebih dari satu sumber tekanan.
Struktur kursi dan mekanisme penyegelan
1. Konfigurasi Kursi
DBB:
Kursi katup SPE ganda (efek piston tunggal, penyegelan searah);
Tekanan sedang mendorong kursi untuk menekan bola untuk mencapai penyegelan.
DIB: Ada dua sub-tipe:
DIB-1: Kursi Katup DPE ganda (efek piston ganda, penyegelan dua arah);
DIB-2: Kombinasi kursi katup SPE+DPE (segel hibrida).
2. Karakteristik Pengurangan Tekanan
| Jenis | Mekanisme pelepas tekanan rongga sedang | Kebutuhan akan katup lega |
|---|---|---|
| Dbb | Rilis otomatis ke pipa jika terjadi kenaikan tekanan abnormal (bergantung pada konstruksi kursi SPE) | Non-mandator |
| Dib-1 | Katup Bantuan Eksternal Diperlukan (Kursi DPE Ganda tidak mereda sendiri) | Instalasi wajib |
| Dib-2 | Relief tekanan otomatis di sisi SPE, sisi DPE mempertahankan penyegelan dua arah | Non-mandator (tetapi direkomendasikan) |
CATATAN: SPE (Efek Piston Tunggal) Seal Seal di bawah tekanan dalam satu arah, DPE (Double Piston Effect) Seal Seal di bawah tekanan di kedua arah.
Skenario Keselamatan dan Aplikasi
1. Reliabilitas segel
DBB:
Cut-off dua arah, tetapi titik tunggal risiko kegagalan (katup tunggal mengasumsikan penyegelan penuh);
Cocok untuk media bersih (misalnya gas alam, minyak olahan).
Dib:
Penyegelan independen ganda, desain yang berlebihan untuk mengurangi risiko kebocoran;
Cocok untuk media berisiko tinggi (minyak dan gas yang mengandung sulfur, bahan kimia beracun).
2. Aplikasi Khas
| Jenis | Kondisi kerja yang berlaku | Kasus industri |
|---|---|---|
| Dbb | Pipa tekanan sedang dan rendah (Kelas 150 ~ 600), pengurangan tekanan di ruang tengah diperlukan. | Pipa Minyak Produk |
| Dib-1 | Kondisi sulfur tekanan tinggi, persyaratan keselamatan kebakaran wajib | Katup isolasi untuk tanaman pengolahan gas alam |
| Dib-2 | Operasi tekanan menengah yang membutuhkan keseimbangan antara ekonomi dan keamanan | Perpipaan proses kilang |
Pertimbangan seleksi
Batasan DBB:
Tidak dapat menggantikan sistem isolasi dua katup (cut-off katup tunggal hanya tersedia);
Media yang mengandung partikel padat dapat menyebabkan jamming kursi katup SPE.
Keuntungan DIB:
DIB-1 cocok untuk nol kondisi kerja yang keras (misalnya pipa laut dalam);
Dib-2 menyeimbangkan biaya dan keamanan.
Tip penanganan: Katup DIB perlu dipasang dengan cara yang berorientasi (kursi SPE dari DIB-2 harus menghadap sumber tekanan).
Ringkasan:
Dbb=cut-off bi-directional + mandiri → solusi cut-off ekonomis;
DIB=isolasi berlebihan + penyegelan tinggi → lebih disukai untuk media berisiko tinggi (dibagi menjadi DIB-1/DIB-2).
Menurut API 6D, seleksi harus didasarkan pada kombinasi bahaya sedang, tingkat tekanan dan toleransi kebocoran.
