Katup periksa disk ganda
video

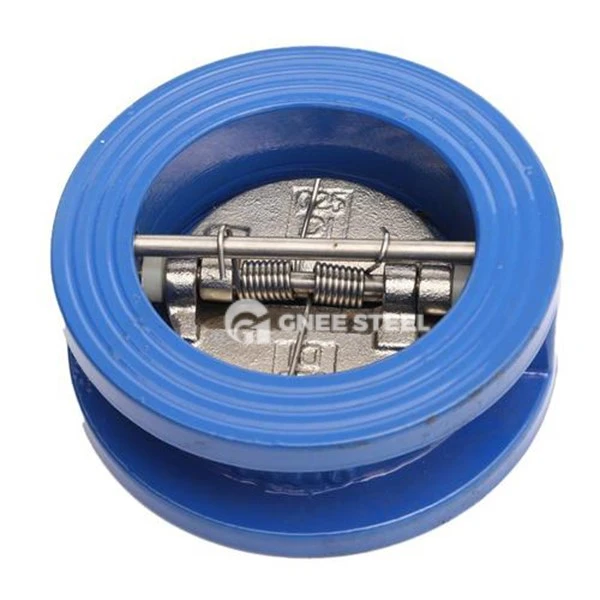

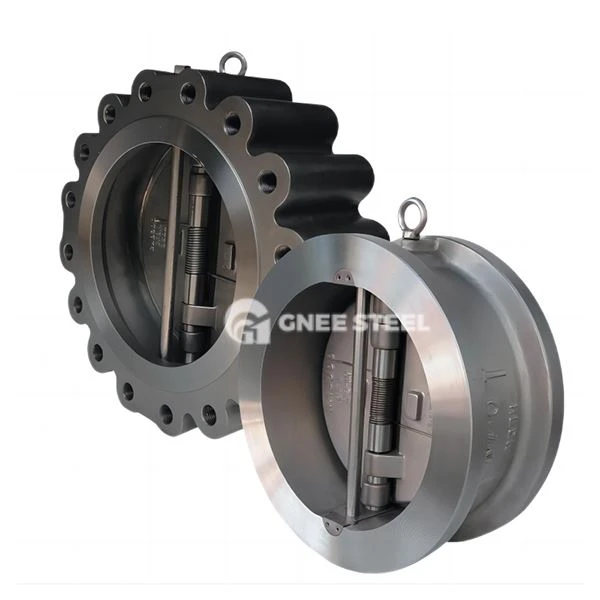

Katup periksa disk ganda

Katup periksa disk ganda

Double Disc Check Valve adalah katup otomatis yang bagian penutupannya (yaitu cakram katup) terdiri dari dua bagian, biasanya pelat kupu -kupu penyegelan logam yang keras dan pegas cakram penyegelan lembut karet. Jenis katup ini terutama digunakan untuk mencegah aliran balik media dalam pipa.
Kirim permintaan
Obrolan Sekarang

Deskripsi Katup Periksa Disc Disc



Katup periksa double-flap adalah katup yang mengontrol aliran media satu arah melalui struktur double-flap. Ini dirancang untuk mengurangi guncangan hidrolik dan cocok untuk sistem pipa berdiameter besar dan menengah.

Fitur Struktural Inti

Desain Double-Flap: Dua cakram berbentuk cakram simetris berputar di sekitar pin di kursi katup. Disk ditutup dengan cepat selama aliran balik (waktu penutupan kurang dari atau sama dengan 0. 3 detik) untuk mengurangi efek palu air;

Tata letak kompak: Struktur koneksi tipe klem membuat panjangnya hanya 1\/4 ~ 1\/8 dari katup periksa flensa tradisional, dan beratnya berkurang 30%~ 50%, yang cocok untuk skenario yang dibatasi ruang;

Bentuk penyegelan: Permukaan cakram dapat dilas dengan paduan keras atau ditutupi dengan lapisan PTFE, dan tingkat kebocoran mencapai ANSI Kelas VI.




Spesifikasi katup periksa disk ganda





Ukuran: 2 "- 32"
Bahan: Besi cor, besi ulet, WCB, CF8, CF8M, CF3, CF3M dll
Desain & Manufaktur Std.: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Flange Connection ASME B16.5, ASME B16.47, JISB 2212- JISB2214, DIN 2543-2550
Face To Face Std.: Asmeb16.10, API 6D, JISB2002, DIN3202, EN558
Standar Tes: API598, API 6D JISB2003

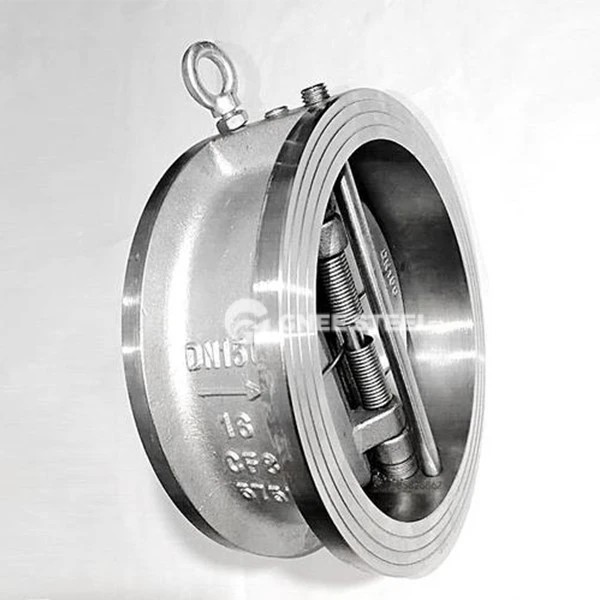

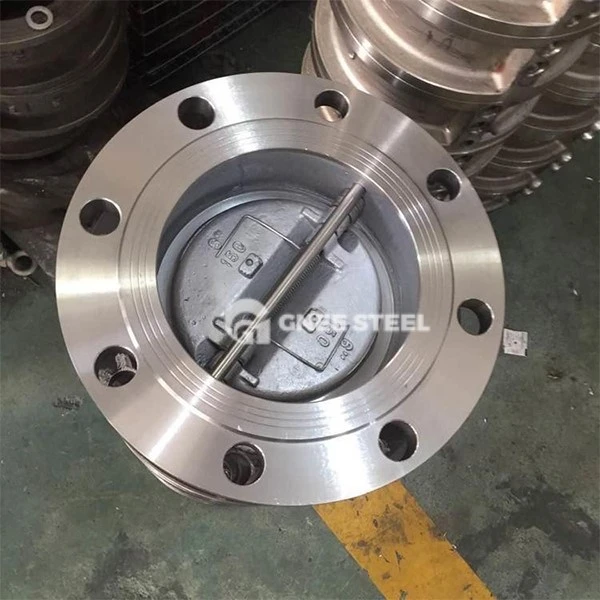

katup periksa disk ganda

dual disc check valve
dual disc check valve
dual disc check valve

Spesifikasi Seleksi dan Instalasi
‌Key poin untuk seleksi‌
‌ Pencocokan material‌: Untuk media korosif, gunakan 316L Stainless Steel Valve Body + PTFE Coated Valve Disc; Untuk saluran pipa uap suhu tinggi (kurang dari atau sama dengan 425 derajat), gunakan baja krom-molibdenum; ‌ Adaptasi tekanan‌: Untuk sistem tekanan rendah (kurang dari atau sama dengan 1,6MPA), gunakan tipe wafer terlebih dahulu; Untuk lingkungan bertekanan tinggi (lebih besar dari atau sama dengan 6.4MPA), gunakan badan katup bertulang yang terhubung dengan flensa.
‌ Persyaratan Instalasi‌

Untuk pemasangan pipa horizontal saja, badan katup harus ditandai dengan panah aliran untuk memastikan bahwa ia konsisten dengan arah aliran media;
Katup berdiameter besar (DN lebih besar dari atau sama dengan 300) memerlukan frame dukungan independen untuk menghindari defleksi cakram katup yang disebabkan oleh tegangan pipa.
