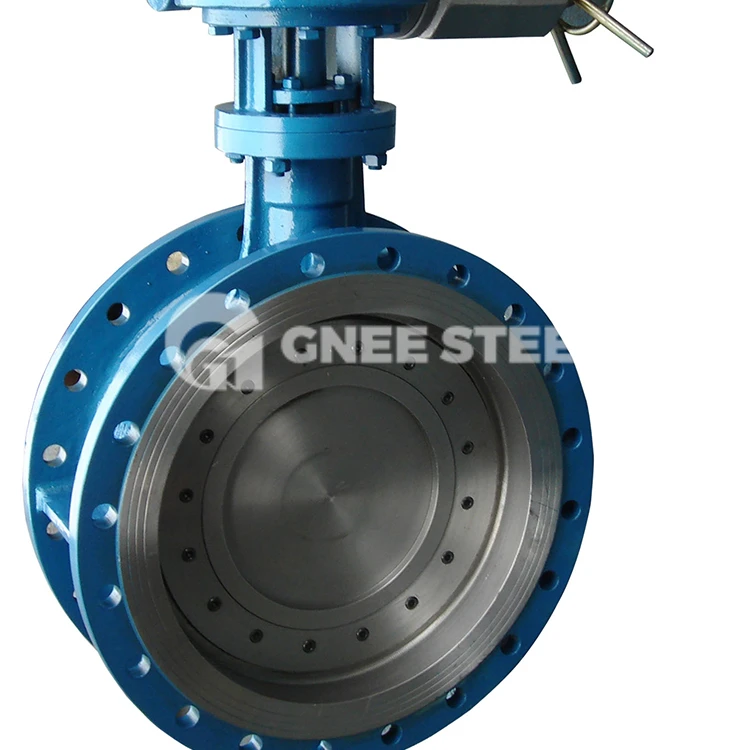

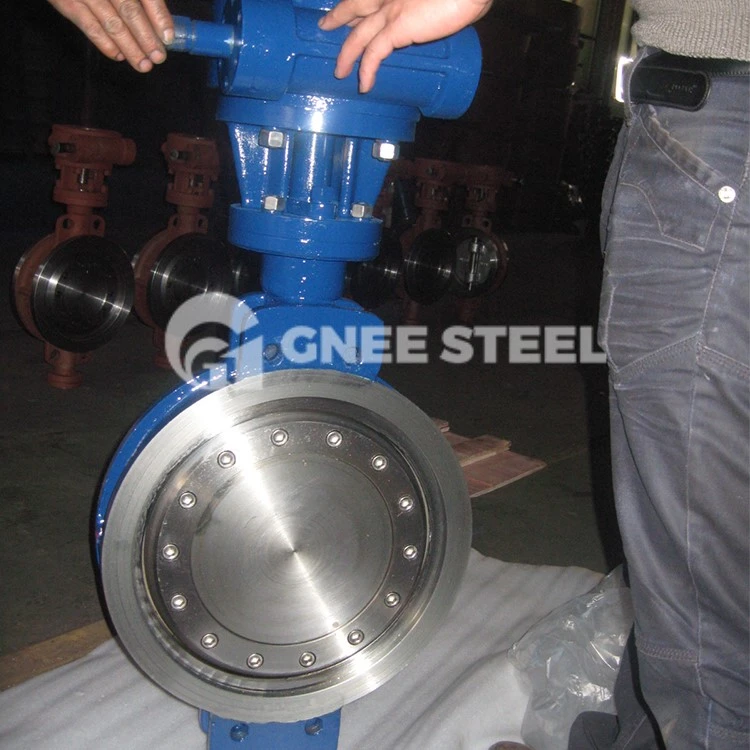

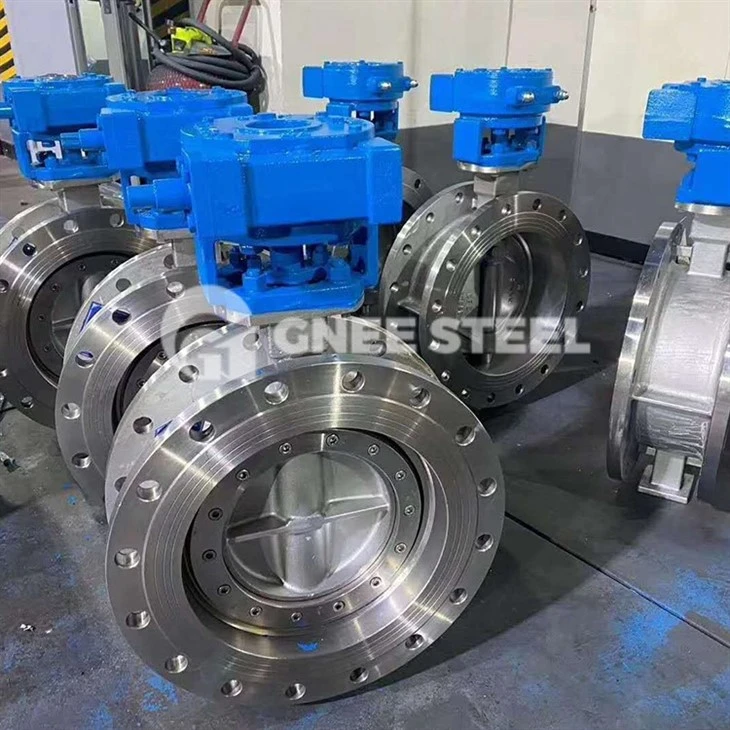

Katup Kupu-kupu Eksentrik Tiga Kali Lipat

Katup kupu-kupu eksentrik rangkap tiga mengadopsi struktur eksentrik rangkap tiga, yaitu eksentrisitas sudut ditambahkan berdasarkan katup kupu-kupu eksentrik ganda yang disegel keras dari logam biasa.

Katup kupu-kupu tiga eksentrik adalah katup industri yang banyak digunakan. Ini mengadopsi struktur tiga eksentrik untuk mencegah gesekan saat membuka dan menutup, memastikan keandalan dan daya tahannya.

Eksentrisitas pertama: Poros katup terletak di belakang poros pelat katup, memungkinkan segel mengelilingi dan menyentuh seluruh dudukan katup sedekat mungkin.

Eksentrisitas kedua: Garis sumbu katup menyimpang dari pipa dan garis katup, yang menghindari gangguan dari pembukaan dan penutupan katup.

Eksentrisitas ketiga: Sumbu kerucut dudukan katup menyimpang dari garis katup, yang dapat menghilangkan gesekan selama proses penutupan dan pembukaan dan mencapai efek penyegelan kompresi yang seragam di sekitar seluruh dudukan katup.

Semuanya akan memiliki beberapa cacat dan kekurangan, tidak terkecuali katup kupu-kupu eksentrik rangkap tiga. Kekurangannya adalah sebagai berikut:

1. Karena teknologi khusus katup kupu-kupu eksentrik rangkap tiga, struktur pelat kupu-kupu akan relatif tebal. Oleh karena itu, jika katup kupu-kupu dengan struktur rangkap tiga eksentrik digunakan pada pipa berdiameter kecil, maka hambatan pelat kupu-kupu terhadap media yang mengalir dalam pipa akan sangat besar ketika terbuka, dan hambatan aliran akan menjadi besar. Katup kupu-kupu eksentrik rangkap tiga yang besar, secara umum, tidak cocok untuk pipa berdiameter kecil di bawah DN200.

2. Pada pipa yang biasanya terbuka, permukaan penyegelan dudukan katup kupu-kupu tiga eksentrik dan cincin penyegel multi-lapis pada pelat kupu-kupu akan tersapu dari depan, yang akan mempengaruhi kinerja penyegelan katup seiring waktu.
