Pneumatik yang digerakkan 3 arah deskripsi katup
Katup tiga arah pneumatik adalah alat kontrol yang menggerakkan inti katup untuk bergerak melalui udara terkompresi untuk mencapai switching aliran fluida, pengalihan atau pertemuan. Fungsi intinya meliputi distribusi sedang, regulasi aliran dan kontrol arah aliran, dan cocok untuk manajemen otomatis gas, cairan dan saluran pipa lainnya. Menurut struktur saluran, dapat dibagi menjadi dua jenis: tipe-L (switching saluran vertikal) dan tipe-t (pengalihan/pertemuan).
Komposisi dan komponen inti
Aktuator pneumatik: Menerima sinyal tekanan udara dan menggerakkan batang katup untuk bergerak, mendukung mode akting tunggal (reset pegas) atau akting ganda (penggerak tekanan udara dua arah).
Valve Body valve dan inti katup:
Badan katup: Terbuat dari baja tahan karat, baja cor atau plastik, dengan tiga saluran cairan terintegrasi, beberapa model menggunakan koneksi flensa untuk meningkatkan penyegelan.
Valve Core: Desain L-Type atau T-Type, beralih status koneksi saluran dengan rotasi atau gerakan naik dan turun.
Struktur Struktur Segelatan: PTFE, Rubber atau Segel Logam Hard, Cocok untuk Suhu Tinggi (Hingga 250 Derajat) dan Tekanan Tinggi (Kurang dari atau sama dengan Kondisi Kerja 6,4MPA).
Components Komponen AKEMPAN : Posisi, katup solenoid dan aksesori lainnya untuk kontrol yang tepat dari posisi katup atau umpan balik sinyal jarak jauh
Spesifikasi katup 3 arah pneumatik
|
Pola |
Hk 56- t |
Mode akting |
Akting ganda |
|
Moq |
1 set |
Tekanan pasokan udara |
2.5 hingga 8bar |
|
Standar yang berlaku |
GB |
Jumlah Jalan |
3 jalan |
|
Ukuran port |
1/4 inci |
Koneksi Akhir |
Utas NPT |
|
Tekanan operasi |
0 ke 1.6mpa |
Media |
Air, minyak, gas, udara |
|
Bahan tubuh |
Baja tahan karat |
Suhu. media |
-10 derajat hingga 180 derajat |
|
Bola katup |
Baja tahan karat |
Sertifikasi |
ISO 9001, CE, TUV, SGS |
|
Bahan penyegelan |
Ptfe |
Jaminan |
1 tahun (12 bulan) |

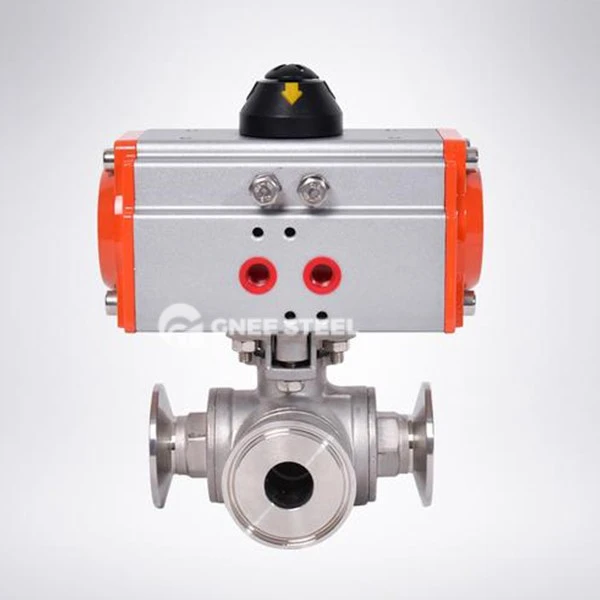

katup 3 arah pneumatik
Keuntungan
Struktur Struktur Teredik: Mengadopsi badan katup terintegrasi dan desain transmisi mekanik murni, jumlah bagian kecil dan biaya perawatannya rendah.
Spast response: Pneumatic Drive dapat mencapai kecepatan pembukaan dan penutupan 0. 05 detik, yang cocok untuk skenario cut-off darurat.
Segel High Segining: Kombinasi penyegelan multi-tahap (seperti pengemasan Polytetrafluoroethylene tipe-V) secara efektif mencegah kebocoran sedang dan tahan vakum dan tekanan tinggi.
Korosi Resistance: Stainless steel atau bodi katup plastik dapat menangani media korosif seperti asam kuat dan alkali yang kuat.
Adaptasi yang fleksibel: Mendukung rentang diameter DN15 ~ 250mm, kompatibel dengan gas, uap, cairan, dan media lainnya.
