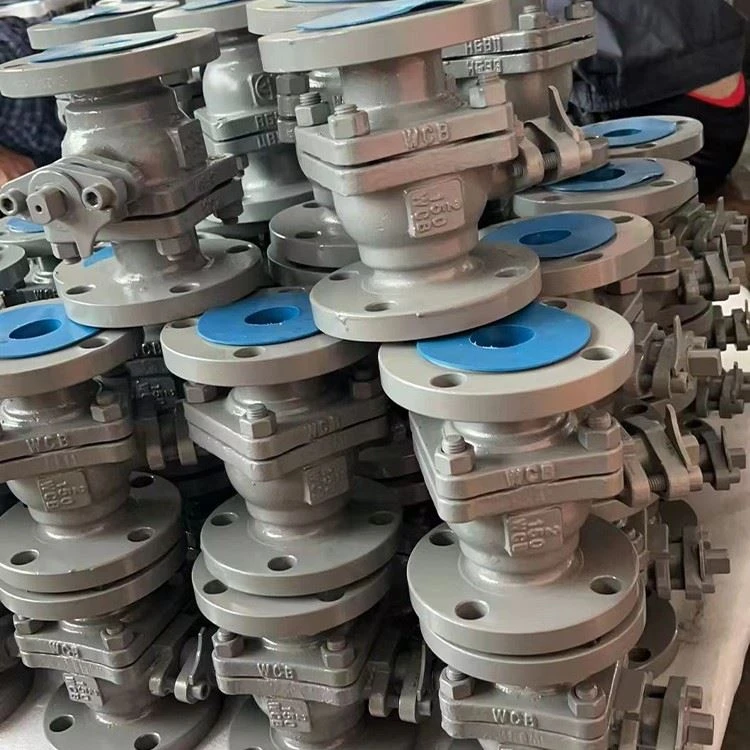

Katup Bola Tipe Mengambang API 6D

Apa itu Katup Bola Mengambang API 6D?

Katup bola mengambang menggunakan bola yang ditopang oleh dua dudukan yang kokoh, bukan trunnion tetap. Ketika tekanan garis bekerja pada sisi hulu, bola bergerak sedikit ke arah dudukan hilir, menciptakan segel yang rapat.

Karena gaya penyegelan meningkat seiring dengan tekanan saluran, katup bola mengambang memberikan kinerja-pematian yang sangat baik dengan tetap mempertahankan struktur yang sederhana dan kompak.

Dibandingkan dengan desain-yang dipasang pada trunnion, katup bola mengambang menawarkan:

Biaya produksi lebih rendah

Konstruksi kompak

Perawatan yang mudah

Penyegelan yang sangat baik untuk ukuran pipa kecil dan menengah

Mereka biasanya digunakan untukNPS 1/2–10dan kelas tekanan hinggaASME Kelas 1500, tergantung pada desain katup dan kemampuan pabrikan.

Standar & Kepatuhan

Katup bola mengambang API 6D biasanya diproduksi dan diuji sesuai dengan standar berikut.

Standar Desain

API 6D – Katup Saluran Pipa

ISO 14313 – Katup Pipa

ASME B16.34 – Tekanan-Peringkat Suhu dan Desain Katup

API 608 – Katup Bola Logam untuk Layanan Industri Umum

Ukuran

ASME B16.5 – Flensa

ASME B16.10 – Dimensi-tatap-Tatap muka

ASME B16.25 – Butt-Ujung Pengelasan

MSS SP-44 – Flensa Pipa Baja

Inspeksi & Sertifikasi

API 598 – Inspeksi Katup dan Pengujian Tekanan

API 607 ​​atau API 6FA – Kebakaran-Pengujian Aman

ISO 5211 – Pemasangan Aktuator

PED 2014/68/EU (Opsional)

Sistem Manajemen Mutu ISO 9001

Untuk aplikasi layanan asam, bahan harus mematuhiNACE MR0175 / ISO 15156.

Unduh Lembar Data Teknis API 6D

Konstruksi & Konfigurasi Bodi

Katup bola mengambang API 6D umumnya tersedia dalam tiga desain bodi.

Satu-Bagian Tubuh

Konstruksi kompak

Risiko kebocoran terendah

Solusi ekonomis

Kemampuan pemeliharaan terbatas

Cocok untuk layanan utilitas dan instalasi kompak.

Dua-Bagian Badan

Konfigurasi yang paling banyak digunakan

Penggantian kursi dan segel yang mudah

Keseimbangan yang sangat baik antara biaya dan pemeliharaan

Cocok untuk sebagian besar aplikasi pipa minyak dan gas.

Tiga-Bagian Badan

Desain yang dapat diservis sepenuhnya

Komponen internal dapat diganti tanpa memotong sambungan pipa

Lebih disukai untuk sistem proses kritis yang memerlukan perawatan rutin

Opsi Bahan & Konfigurasi

Pemilihan material tergantung pada tekanan, suhu dan media proses.

Panduan Pemilihan Bahan

Baja Karbon– Nilai terbaik untuk minyak, gas, dan layanan industri umum.

Baja Tahan Karat– Cocok untuk bahan kimia korosif, air laut, dan aplikasi lepas pantai.

Baja Tahan Karat Dupleks– Direkomendasikan untuk lingkungan layanan yang-mengandung klorida dan asam.

Baja Karbon-Suhu Rendah– Cocok untuk saluran pipa kriogenik dan{0}}bersuhu rendah.

Spesifikasi Teknis

*Katup yang terpasang lembut-khas beroperasi kira-kira−46 derajat hingga 200 derajat, tergantung pada bahan kursi. Temperatur yang lebih tinggi tersedia dengan desain PEEK atau dudukan-logam.

Fitur Desain Utama

Katup bola mengambang API 6D menggabungkan beberapa fitur keselamatan dan keandalan untuk memastikan-kinerja jangka panjang dalam aplikasi pipeline yang berat.

Ledakan-Batang Bukti

Batang masuk-bawah dengan bahu integral mencegah batang keluar akibat tekanan internal, sehingga meningkatkan keselamatan operasional.

Kebakaran-Desain Aman

Jika dilengkapi dengan konstruksi-yang aman dari kebakaran, katup akan mempertahankan tingkat penyegelan yang dapat diterima setelah dudukan lunak rusak akibat kebakaran. Kepatuhan diverifikasi melaluiAPI 607atauAPI 6FApengujian kebakaran.

Perangkat Anti-Statis

Jalur konduktif antara bola, batang, dan badan dengan aman menghilangkan listrik statis, mengurangi risiko penyalaan pada media yang mudah terbakar.

-Desain Kursi yang Meringankan Diri

Banyak katup bola mengambang API 6D dilengkapi-kursi pelepas otomatis yang secara otomatis melepaskan tekanan rongga berlebihan ke sisi hulu, membantu mencegah peningkatan tekanan-yang disebabkan oleh ekspansi termal. Ketersediaan fitur ini tergantung pada desain katup.

Torsi Pengoperasian Rendah

Bola yang dibuat secara presisi-dan geometri kursi yang dioptimalkan mengurangi gesekan, memungkinkan pengoperasian manual yang lancar dan meminimalkan kebutuhan torsi aktuator.

Bantalan Pemasangan ISO 5211

Bantalan pemasangan ISO 5211 memungkinkan pemasangan langsung aktuator pneumatik atau listrik tanpa braket tambahan.

Konfigurasi Opsional

Tergantung pada kebutuhan proyek, katup bola mengambang API 6D juga dapat dilengkapi dengan:

Batang diperpanjang untuk layanan terkubur atau kriogenik

Mengunci perangkat untuk operasi keselamatan

Pengemasan batang yang dimuat langsung-untuk meningkatkan pengendalian emisi buronan

Bahan yang sesuai dengan NACE MR0175 / ISO 15156

Konstruksi-dudukan logam untuk servis yang bersifat abrasif atau-bersuhu tinggi

Cara Memilih Katup Bola Mengambang API 6D

Pemilihan katup yang tepat bergantung pada tekanan pengoperasian, suhu, media proses, dan persyaratan perawatan.

Saat memilih katup, pembeli juga harus mempertimbangkan:

Kelas tekanan pipa

Suhu pengoperasian

Korosifitas media

Performa penghentian-yang diperlukan

Persyaratan otomatisasi

Aksesibilitas pemeliharaan

Pemilihan material yang tepat secara signifikan meningkatkan umur katup sekaligus mengurangi biaya perawatan.

Dapatkan Rekomendasi Kelas Material & Tekanan

Aplikasi Khas

Katup bola mengambang API 6D banyak digunakan dalam sistem perpipaan yang membutuhkan isolasi yang andal dan masa pakai yang lama.

Aplikasi yang umum meliputi:

Sistem pengumpulan minyak dan gas

Jaringan pipa minyak mentah dan produk olahan

Transmisi dan distribusi gas alam

Pabrik pengolahan petrokimia

Fasilitas LNG

Sistem pengolahan air

Platform lepas pantai

Jalur pipa transportasi CO₂

Perpipaan utilitas dan proses industri

Pertanyaan yang Sering Diajukan

Apa perbedaan antara katup bola API 6D dan API 608?

API 6D berlaku khusus untuk katup pipa yang digunakan dalam sistem transportasi minyak dan gas, dengan persyaratan tambahan untuk verifikasi desain, kinerja-keselamatan kebakaran, dan keandalan operasional. API 608 mencakup katup bola logam-tujuan umum untuk pemipaan proses industri dan tidak menggantikan API 6D yang menentukan layanan saluran pipa.

Katup Bola Mengambang atau Katup Bola Trunnion-mana yang harus saya pilih?

Katup bola mengambang umumnya lebih disukai untuk ukuran yang lebih kecil dan kondisi aliran sedang karena katup ini memberikan penyegelan yang sangat baik dengan desain yang ringkas dan{0}}hemat biaya.

Untuk diameter lebih besar atau aplikasi yang memerlukan torsi pengoperasian lebih rendah pada tekanan diferensial tinggi, katup bola-yang dipasang di trunnion biasanya merupakan pilihan yang lebih baik.

Apakah katup bola mengambang API 6D cocok untuk layanan asam?

Ya. Jika diproduksi dengan bahan yang sesuai denganNACE MR0175 / ISO 15156, katup bola mengambang API 6D cocok untuk lingkungan yang mengandung H₂S-dan membantu menahan retak akibat tekanan sulfida.

Bahan kursi apa yang harus saya pilih?

PTFE– Layanan-minyak, gas, dan air untuk tujuan umum

RPTFE– Peningkatan kekuatan dan ketahanan aus

MENGINTIP– Aplikasi suhu dan tekanan lebih tinggi

Kursi Logam– Suhu tinggi, media abrasif, dan servis parah

Bahan dudukan harus selalu dipilih berdasarkan kondisi proses, bukan hanya berdasarkan suhu.

Koneksi akhir apa yang tersedia?

Koneksi akhir yang umum meliputi:

Flensa Wajah Terangkat (RF).

Flensa Sambungan Tipe Cincin (RTJ).

Pengelasan Butt (BW)

Pengelasan Soket (SW)

Pemilihannya tergantung pada kelas tekanan, desain perpipaan, dan persyaratan pemeliharaan.
